Messung der Temperaturabhängigkeit eines Edelmetallwiderstandes

Messung der Temperaturabhängigkeit eines Edelmetallwiderstandes

P7.2.2.1

Widerstand über Temperatur (P7.2.2.1)

Messung der Temperaturabhängigkeit eines Edelmetallwiderstandes

Dieses Produkt ist ein Gefahrgut und über den Webshop nicht bestellbar.

Bitte kontaktieren Sie unser Kundenzentrum, wenn Sie Gefahrgüter bestellen wollen oder weitere Fragen haben.
Dieses Experiment/diese Ausstattung enthält ein oder mehrere Gefahrgüter.
Diese sind über unseren Webshop nicht erhältlich.
Sie können das Experiment/die Ausstattung ohne die Gefahrgüter bestellen.

Bitte kontaktieren Sie unser Kundenzentrum, wenn Sie Gefahrgüter bestellen wollen oder weitere Fragen haben.
E-Mail: webshopat@ld-didactic.de
Telefon:+49 (0) 22 33 / 604 – 318
Zum Kontaktformular

Request an offer

Name *

E-Mail *

Thank you for your inquiry. We will get back to you as soon as possible.

Beschreibung
Ausstattungsdetails
Versuchsanleitung

Beschreibung

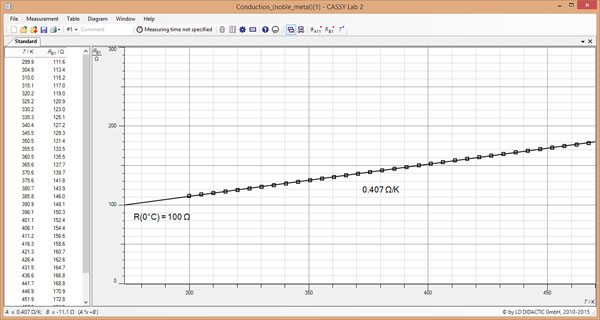

In den Versuchen P7.2.2.1 und P7.2.2.2 werden die Widerstandswerte temperaturabhängig in einer Brückenschaltung nach Wheatstone gemessen. Zur Aufzeichnung und Auswertung der Messwerte steht das computerunterstütze Messwerterfassungssystem CASSY zur Verfügung. Für den Edelmetallwiderstand wird im untersuchten Temperaturbereich in guter Näherung der Zusammenhang

bestätigt. Für den Halbleiter ergibt die Auswertung eine Abhängigkeit der Form

mit dem Bandabstand ΔE = 0,5 eV.

Ausstattungsdetails

1	586 80 4	Edelmetallwiderstand
1	555 81 8	Rohrofen, 230 V
1	524 013 8	Sensor-CASSY 2
1	524 220 4	CASSY Lab 2
1	524 0673 4	NiCr-Ni-Adapter S, Typ K
1	529 676 4	Temperaturfühler NiCr-Ni, 1,5 mm, Typ K
1	524 031	Stromquellen-Box
1	502 061 4	Sicherheits-Anschlussdose mit Erde
1	500 614 4	Sicherheits-Experimentierkabel 25 cm, schwarz
1	500 621 4	Sicherheits-Experimentierkabel 50 cm, rot
1	500 622 4	Sicherheits-Experimentierkabel 50 cm, blau
1		zusätzlich erforderlich: PC mit Windows XP/Vista/7/8/10 (x86 oder x64)

Versuchsanleitung

PDF (Beschreibung aus CASSY Lab)

P7.2.2.1 Messung der Temperaturabhängigkeit eines Edelmetallwiderstandes
