Drehpendel nach Pohl

34600

4 Drehpendel nach Pohl

Dieses Produkt ist ein Gefahrgut und über den Webshop nicht bestellbar.

Bitte kontaktieren Sie unser Kundenzentrum, wenn Sie Gefahrgüter bestellen wollen oder weitere Fragen haben.
Dieses Experiment/diese Ausstattung enthält ein oder mehrere Gefahrgüter.
Diese sind über unseren Webshop nicht erhältlich.
Sie können das Experiment/die Ausstattung ohne die Gefahrgüter bestellen.

Bitte kontaktieren Sie unser Kundenzentrum, wenn Sie Gefahrgüter bestellen wollen oder weitere Fragen haben.
E-Mail: webshopat@ld-didactic.de
Telefon:+49 (0) 22 33 / 604 – 318
Zum Kontaktformular

Request an offer

Name *

E-Mail *

Thank you for your inquiry. We will get back to you as soon as possible.

Beschreibung

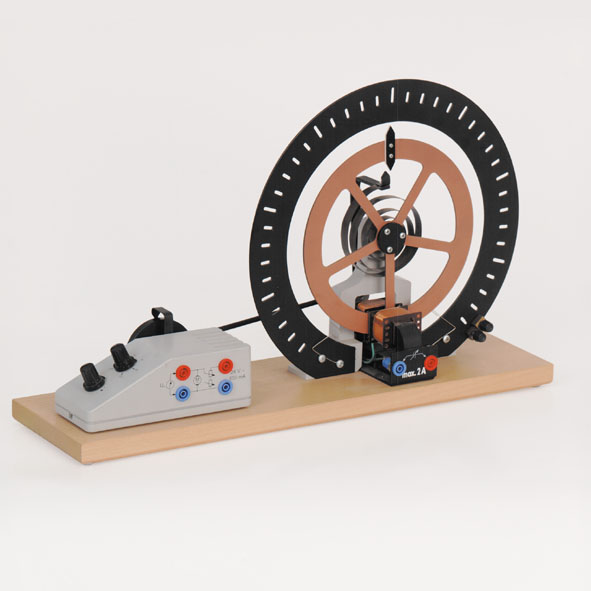

Zur Untersuchung von freien Drehschwingungen bei verschiedenen Dämpfungen (Schwing-, Kriech-, Grenzfall) und von erzwungenen Schwingungen (Resonanzkurven, Phasenverschiebung zwischen Erreger und Resonator). Schwingsystem bestehend aus kugelgelagertem Rad, das über eine Spiralfeder mit dem Erregergestänge verbunden ist. Anregung über Exzenter durch Elektromotor mit grob und fein einstellbarer Drehzahl. Dämpfung durch elektromagnetische Wirbelstrombremse. Mit kreisförmiger Skala und Zeigern an Erreger und Resonator. Auch für Schattenprojektion geeignet. Einschließlich Elektromotor auf Grundplatte montiert.
Speziell behandelte, extra leicht laufende Kugellager.

Technische Daten

Eigenfrequenz: ca. 0,5 Hz
Erregerfrequenz: 0 ... 1,3 Hz (stufenlos einstellbar)
Anschlüsse über 4-mm-Buchsen:
Motor: 24 V DC/0,7 A
Wirbelstrombremse: max. 2 A DC (ca. 0 ... 24 V)
Abmessungen: 40 cm x 14 cm x 27 cm
Masse: 4 kg

Zusätzlich empfohlen

1	521546 4	DC-Netzgerät 0...16 V/0...5 A
1	524082 8	Drehbewegungssensor S
1	562793 4	Steckernetzgerät für Drehpendel

Zugehörige Dokumente

PDF (Gebrauchsanleitung)	[346 00] Drehpendel nach Pohl
PDF (Versuchsanleitung)	P1.5.3.1 Freie Drehschwingungen - Messung mit der Handstoppuhr (en)
PDF (Versuchsanleitung)	P1.5.3.2 Erzwungene Drehschwingungen - Messung mit der Handstoppuhr (en)
PDF (Versuchsanleitung)	P1.5.3.3 Freie Drehschwingungen - Aufzeichnung mit CASSY
PDF (Versuchsanleitung)	P1.5.3.4 Erzwungene harmonische und chaotische Drehschwingungen - Aufzeichnung mit CASSY
