Delta-Modulator

LD 736041
Delta-Modulator
Delta-Modulator

Beschreibung

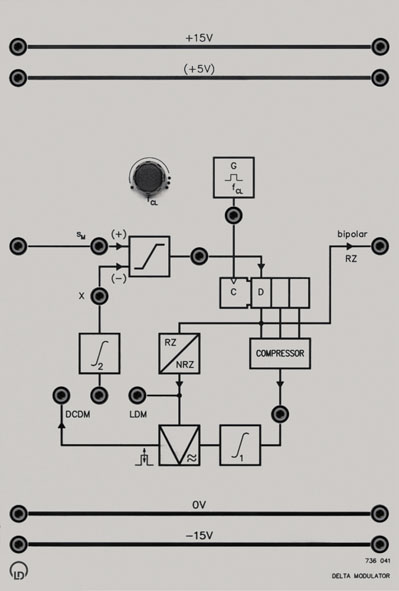

zur Untersuchung von linearer und adaptiver Deltamodulation für Signalfrequenzen im Fernsprechbereich. Der Delta-Modulator besteht aus:

  • Komparator
  • Schieberegister
  • Kompressor
  • Integratoren
  • PAM-Modulator
  • Taktgenerator

Technische Daten

  • Eingangsspannung: 0...20 Vss
  • Codierung: 1 Bit
  • Verfahren: Lineare Deltamodulation (LDM),
  • Pulshöhe ± 2 V;
  • Adaptive Digital Controlled Delta-modulation (DCDM), Pulshöhe ca. ± 0,5 V...± 10 V
  • Abtastung: 10 kHz...100 kHz
  • Ausgangssignal: Bipolar im RZ-Format
  • Versorgungsspannung: ± 15 V DC
